Toodete kirjeldus
Anoksilise paagi sukeldatav segisti on veepuhastusprotsessis üks peamisi seadmeid. See suudab täita homogeniseerimise ja voolu protsessi nõudeidtahke-vedel kahe-faasijatahke-vedel-gaas, kolm-faasisegud biokeemilistes protsessides.
Anoksiliste paakide sukelsegistites kasutatakse sageli mitmeastmelisi mootoreid{0}} ja nende struktuur on otse ühendatud. Võrreldes traditsiooniliste disainidega on neil kompaktne struktuur, madal energiatarve, kõrge efektiivsus ja lihtne hooldus. Tööratas on valmistatud suure täpsusega ja tekitab suure tõukejõu. See tooteseeria sobib rakendustele, mis nõuavad tahke-vedela või tahke{6}}vedela-gaasi segamist.
Põhistruktuur
Sukelsegistiga saab puhastada reovett, muda või tagasivoolureovett. Segisti saab hõlpsaks liigutamiseks tõsta ja langetada ning ülevaatus või hooldus ei nõua personali sisenemist reoveepaaki. Juhtvarda kronstein on segisti lahutamatu osa. Mikseri kogu kaal toetub kronsteinile, mis on loodud taluma töö käigus tekkivat tõukejõudu. Mikser võib täielikult vee all olles töötada pidevalt.
Iga sukelsegaja on konstrueeritud niilahutamatu üksussuletud, sukeldatava konstruktsiooniga. Kõik segisti komponendid, sealhulgas mootor, on võimelised pidevalt töötama vee all. Peamised vedelikuga kokkupuutuvad komponendid on valmistatudroostevaba teras (SS304 või SS316)või muud vastupidavad materjalid. Põhikorpuse veekindla tihendi kriitilised kontaktpinnad on töödeldud ja sisseehitatudkaks komplekti nitriil- või fluoritud kummist O{0}}rõngaid.
Kaablid ja kaablitihendid
Mootor on varustatud kaabliga, millel ontõmbevastane-funktsioon, mis vastab tööstusstandarditele ja tagab piisava pikkuse, et jõuda ühenduskarbini ilma splaissimiseta. Igal kaablil on eraldi sisend ja see on usaldusväärselt suletud. Toitekaabel on mitme-tuumaline kaabel, näiteks4-, 5- või 7-tuumalineja iga kaabel suletakse eraldi. Kaabli väliskest on valmistatudmadala-imavusega, õli-kindel neopreen, ja selle mehaaniline paindlikkus talub kaabli sisendpunkti survet.
Kaabli sisendtihend on konstrueeritud nii, et see ei lase pöördemomendil veekindlat tihendit kahjustada, moodustades usaldusväärse sukeldatava tihendi. Tihend onkorduvkasutatavadja võimaldab mugavalt kaablit vahetada.
Mootor
Sukelmikseri mootor on aorav{0}}puuri asünkroonmootorpaigaldatud veekindlasse korpusesse, mille kaitseaste onIP68. Staatori mähiste isolatsiooniklass onF (180 kraadi)või valikuliseltH klass. Mootor on ette nähtud pidevaks tööks keskkonda segades40 kraadija seda saab käivitada mitu korda tunnis. Iga faasimähise temperatuuri jälgimiseks atermolülitipaigaldatakse staatori mähistesse ja ühendatakse juhtkapiga.
Laager
Mootori võll on pidev ja katkematu, pöörleb sissekolm määrdega-määritud laagrit. Laagrid alatesNSK või SKFkasutatakse. Ülemine laager on radiaalkoormuse jaoks üks kuullaager. Alumine laagrikoost koosneb kuullaagrist, mis käsitleb radiaaljõude, ja radiaalsest-tõukelaagrist, mis talub aksiaaljõude. Thedisaini elukõigist laagritest on vähemalt100 000 tundi.
Integreeritud mehaaniline tihend
Sukelmikser on varustatudintegreeritud kahekordne mehaaniline tihend, mis töötab õlikambris, mis määrib tihenduspindu stabiilse voolukiirusega.
Thevälimine mehaaniline tihendon valmistatud korrosioonikindlast-paagutatud volframkarbiidist, et vältida protsessivedeliku sattumist õlikambrisse.
Thesisemine mehaaniline tihendon valmistatud ka korrosioonikindlast-paagutatud volframkarbiidist, et vältida õlikambris oleva õli sattumist mootorisse.
Sisemised ja välimised tihendid töötavad iseseisvalt. Võlli tihendussüsteem sisaldabõlikamberloodud selleks, et vältida ületäitumist ja võimaldada ruumi õli paisumiseks. Õli täitmis- ja kontrollpordid koos lekkekindlate tihenditega- on hooldamise hõlbustamiseks väljastpoolt ligipääsetavad.
Võll
Thesõukruvi võllon mootori võlli pikendus, mis on valmistatudroostevaba teras (nt S420). Propeller on segamiskeskkonnast täielikult isoleeritud.
Tööratas
Tööratas on valmistatudSS304 või SS316ja sellel on hüdrauliliselt tasakaalustatud, mitte{0}}ummistuv disain. See sobib tavapärase reovee, muda või tagasivoolureovee käitlemiseks. Propeller võib ollakaks või kolm tera.
Kaitse
Iga mootori faasimähis on ühendatud atermolüliti.
A vee lekke andurtuvastab vee staatorikambris. Aktiveerimisel mootor seiskub ja käivitub häire.
Juhtkappi saab paigaldada seirerelee, et tagada soojus- ja lekkesignaalide{0}}reaalajas jälgimine.

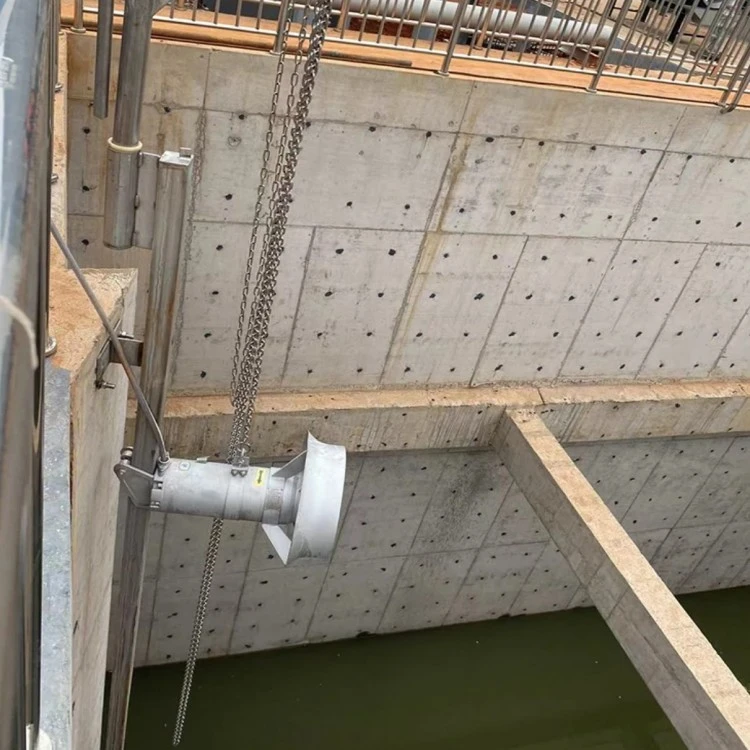

Paigalduskomplektid
Juhtvardad ja tõstekraana on valmistatudroostevaba teras 304.
Toetust saab iga kord reguleerida10 kraadi horisontaalselt 0 kraadist 180 kraadini.
Kaasas on roostevabast terasest 304 tõsteketid, poldid, mutrid, seibid, pöörlevad juhtkäepidemed ja keemilised ankrupoldid.
Kasutustingimused
Normaalse töö tagamiseks tuleks sukelsegistit kasutada järgmistel tingimustel:
Segamise keskmine temperatuur:0 kraadi - 40 kraadi
pH väärtus:5–9
Keskmine tihedus:Vähem kui 1150 kg/m³ või sellega võrdne
Maksimaalne pidev sukeldumissügavus:Vähem kui 20 m või sellega võrdne
Märkus.Mikser peab olema täielikult vette sukeldatud ega tohi töötada tuleohtlikus, plahvatusohtlikus, tugevalt söövitavas ega kõrgel temperatuuril{0}}.
Kuidas valida sobiv mudel
Mudeli valiku põhimõte on tagada, et segisti täidaks täielikult oma segamisfunktsiooni nõutava paagi mahu piires. Soovitatav voolukiirus reoveepuhastusrakendustes on0.15–0.3 m/s:
Voolukiirus < 0,15 m/s: Plug{0}}flow segamise efekti ei saa saavutada.
Voolukiirus > 0,3 m/s: Protsessi jõudlus võib muutuda, põhjustades raiskamist.
Enne mudeli valimist kaaluge järgmist:
Paagi tüüp ja asukoht:nt reoveepaak, settepaak või biokeemiapaak.
Keskmised parameetrid:heljumi sisaldus, viskoossus, temperatuur, pH jne.
Paagi geomeetria ja sügavus, samuti paigaldusviis.
Energiasäästu-kaalutlused, mis mõjutavad tulevasi tegevuskulusid.
Vajaliku mootori võimsuse määrab paagi maht, vedeliku tihedus ja segamissügavus. Olenevalt rakendusest võib kasutada ühte või mitut segistit.
Valikuprotsessi lihtsustamiseks võite meie inseneridele edastada järgmise teabe:
Paagi maht
Pinge
Materjalinõuded
Söötme söövitavus
Meie insenerid soovitavad sobivat segisti mudelit. Meie kasutameprotsessi matemaatiline modelleerimine, mida kinnitavad CFD simulatsioonidabistada segistite kvalifitseeritud valikul. CFD modelleerimise näited on saadaval nõudmisel.
spetsifikatsioon
|
Mudel |
Nimivõimsus (KW) |
Nimivool (A) |
Tera läbimõõt (mm) |
|
QJB0.37/6-220/3-960 |
0.37 |
1.3 |
220 |
|
QJB0,85/8-260/3-740 |
0.85 |
4 |
260 |
|
QJB1.5/6-260/3-960 |
1.5 |
4 |
260 |
|
QJB1.5/8-400/3-740 |
1.5 |
5.8 |
400 |
|
QJB2.5/8-400/3-740 |
2.5 |
9 |
400 |
|
QJB3/8-400/3-740 |
3 |
11 |
400 |
|
QJB4/6-400/3-960 |
4 |
12 |
400 |
|
QJB4/12-620/3-480 |
4 |
14.2 |
620 |
|
QJB5/12-620/3-480 |
5 |
18.2 |
620 |
|
QJB7.5/12-620/3-480 |
7.5 |
28 |
620 |
|
QJB10/12-620/3-480 |
10 |
32 |
620 |
|
QJB15/12-620/3-480 |
15 |
43 |
620 |
|
QJB18.5/12-620/3-480 |
18.5 |
51 |
620 |
|
QJB22/12-620/3-480 |
22 |
60 |
620 |
|
Mudel |
RPM |
kaal (kg) |
Jõud (N) |
|
QJB0.37/6-220/3-960 |
960 |
45 |
138 |
|
QJB0,85/8-260/3-740 |
740 |
55 |
180 |
|
QJB1.5/6-260/3-960 |
960 |
55 |
260 |
|
QJB1.5/8-400/3-740 |
740 |
100 |
600 |
|
QJB2.5/8-400/3-740 |
740 |
100 |
800 |
|
QJB3/8-400/3-740 |
740 |
100 |
920 |
|
QJB4/6-400/3-960 |
960 |
100 |
1200 |
|
QJB4/12-620/3-480 |
480 |
184 |
1400 |
|
QJB5/12-620/3-480 |
480 |
184 |
1800 |
|
QJB7.5/12-620/3-480 |
480 |
229 |
2600 |
|
QJB10/12-620/3-480 |
480 |
229 |
3300 |
|
QJB15/12-620/3-480 |
480 |
260 |
4000 |
|
QJB18.5/12-620/3-480 |
480 |
276 |
4400 |
|
QJB22/12-620/3-480 |
480 |
290 |
5300 |
Joonistamine
Kui paagil või basseinil on piiratud kaevu suurus (nt ümmarguses paagis) ja te pole kindel, kas segisti saab paigaldada, saatekontrollige kaevu vajalikke mõõtmeidsukeldatava segisti jaoks. Näiteks mudeli jaoksQJB7.5/12-620/3-480, peaks kaevukaev olema vähemalt1500 × 1500 mm.
Teise võimalusena võite saata meile oma paagi paigutuse ja meie insenerid loovad ajoonis, mis näitab paigaldatud sukelsegisti, et saaksite sobivust kontrollida.
Paigaldusmeetodid
Kuidas paigutada sukelsegisteid mahutitesse, vaadake mõningaid levinumaid paigaldusmeetodeid, samuti võime teile saata paigutuse joonised pärast paagi suuruse teadmist.
Kasutusala
Sukelsegisteid kasutatakse peamiseltsegamine, segamine ja ringlusolme- ja tööstuslikes reoveepuhastusprotsessides. Neid saab rakendada kamaastikulise veekeskkonna hooldamine. Tööratta pöörlemine tekitab veevoolu, parandab vee kvaliteeti, suurendab hapnikusisaldust ja takistab tõhusalt hõljuvate ainete ladestumist.
KKK
Q:Kui ma ei leia mudelit spetsifikatsioonide tabelist, kas saate seda kohandada?
A:Jah. Esitage meile lihtsalt oma nõuded, nagu pinge, pöörete arv ja materjal, ning me saame seda teie jaoks kohandada.
Q:Mitu ühikut ma oma projekti jaoks vajan?
A:Esitage oma paagi mõõtmed või saatke meile oma paagi paigutus ja me saame teile nõu anda sobiva mudeli ja koguse osas.
Q:Kas ma saan kataloogi või kasutusjuhendi?
A:Kindlasti. Teile saadetakse üksikasjalik kataloog või juhend.
